코아
모터코아부터 절단코아, 모터코아, E/I코아, 특수코아 등
자체 제작한 금형과 고속 프레스기로 타발하여 고객에 공급하고 있습니다.
신한이피에스(주)는 모터, 변압기, 리액터, 안정기 등 철심 코아를
사용하는 고객의 제품들이 코아의 재질 특성과 정밀한 품질이 제품 성능을
좌우 할 수 있다는 것을 잘 알고 있습니다.
따라서 사용하는 모든 재료의 기계공차, 전기적 특성(철손) 등을
매우 정밀하게 관리하며 고객에게 공급하고 있습니다.

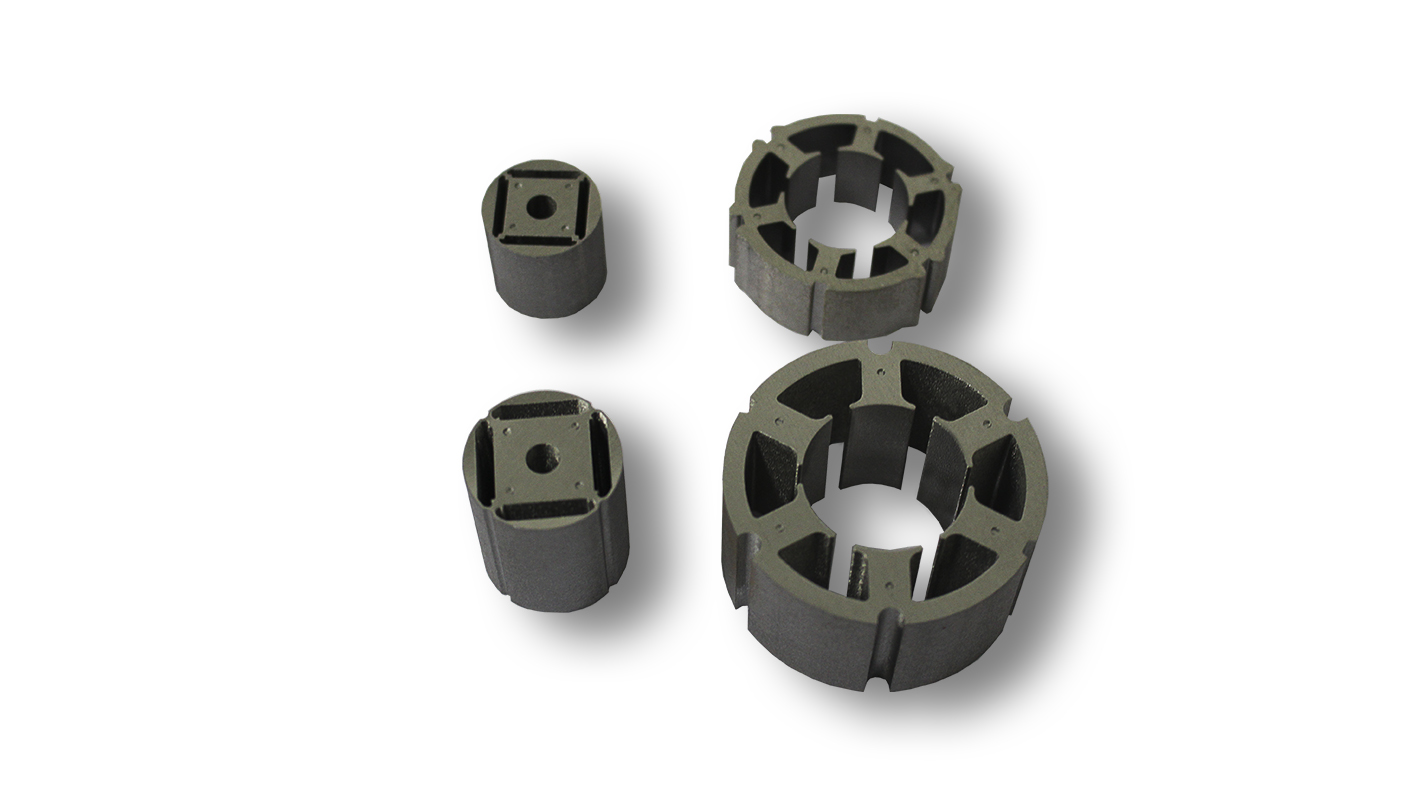

일반 모터코아
규격 : 20 ~ 56파이 등 고객 사양에 맞춰 설계 및 제작
적용 및 설명

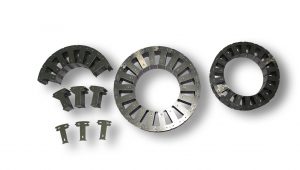

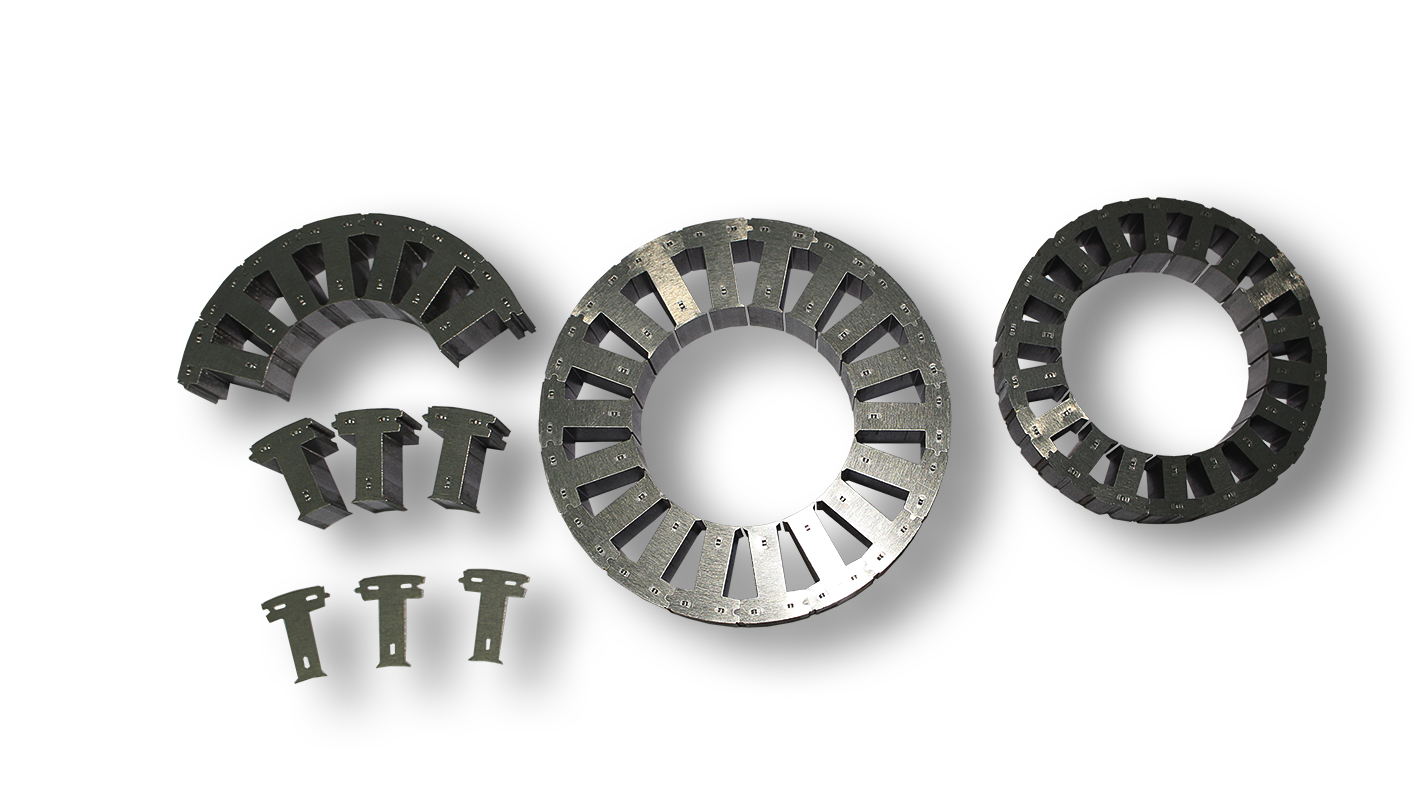

• 고효율 산업 모터 용분할 모터코아
규격 : 75/85/115파이 등 (이외 규격은 금형 제작 및 생산 가능)
적용 및 설명

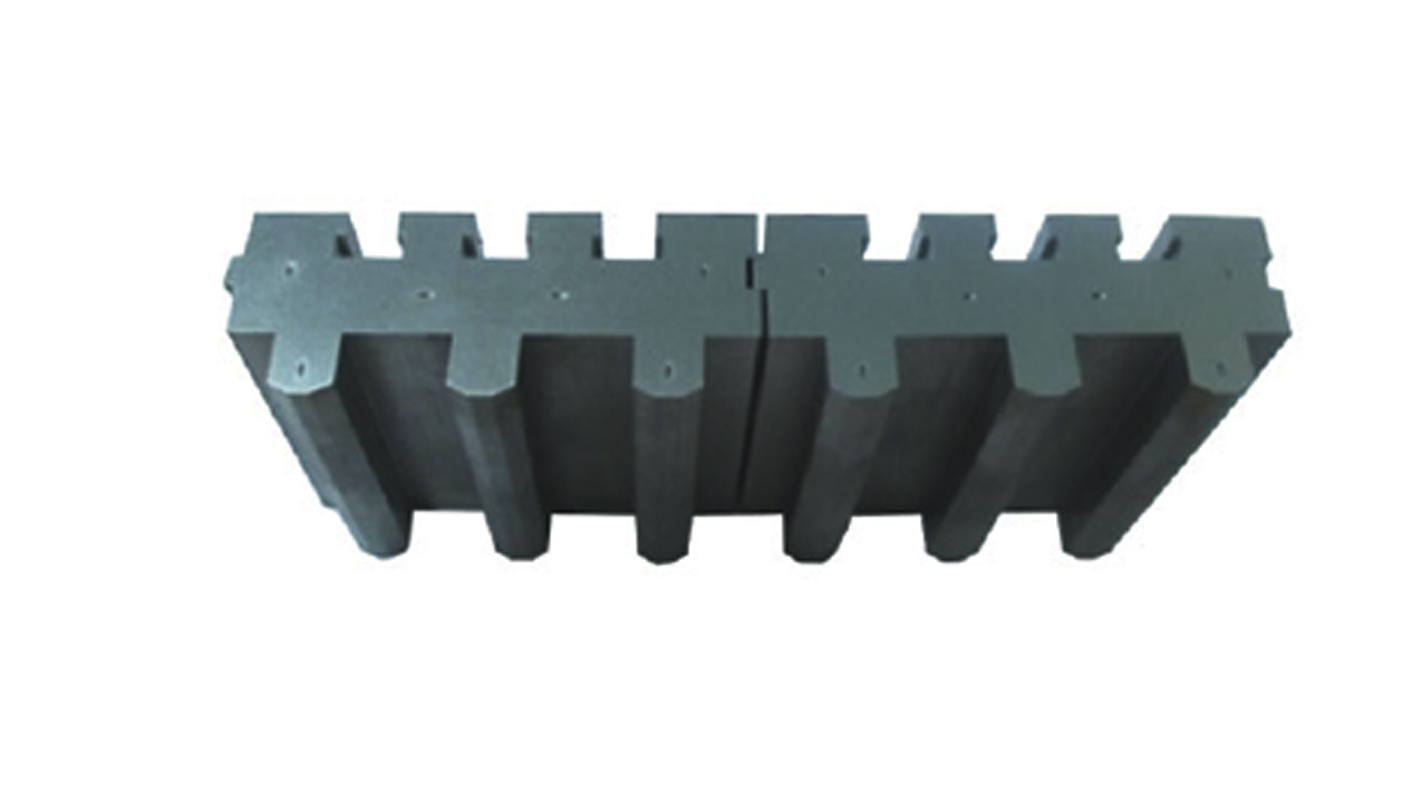

• 고효율 모터 용리니어 모터코아
규격 : 36/48/60/84/120파이
적용 및 설명

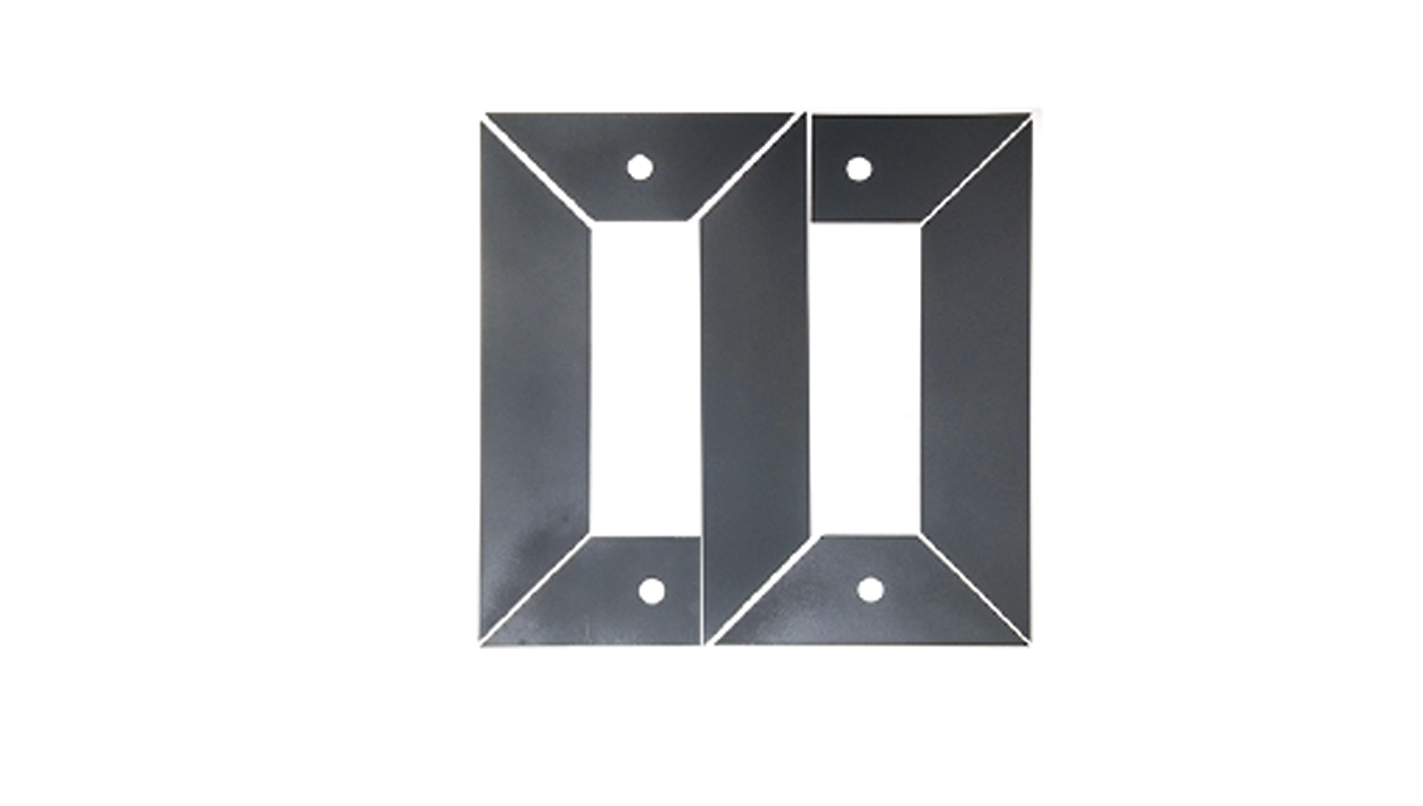

•리니어 모터 용45도 절단 코아
규격 : 폭 : 20~300⏀ 길이: 20~1500
적용 및 설명
•변압기, 리액터용

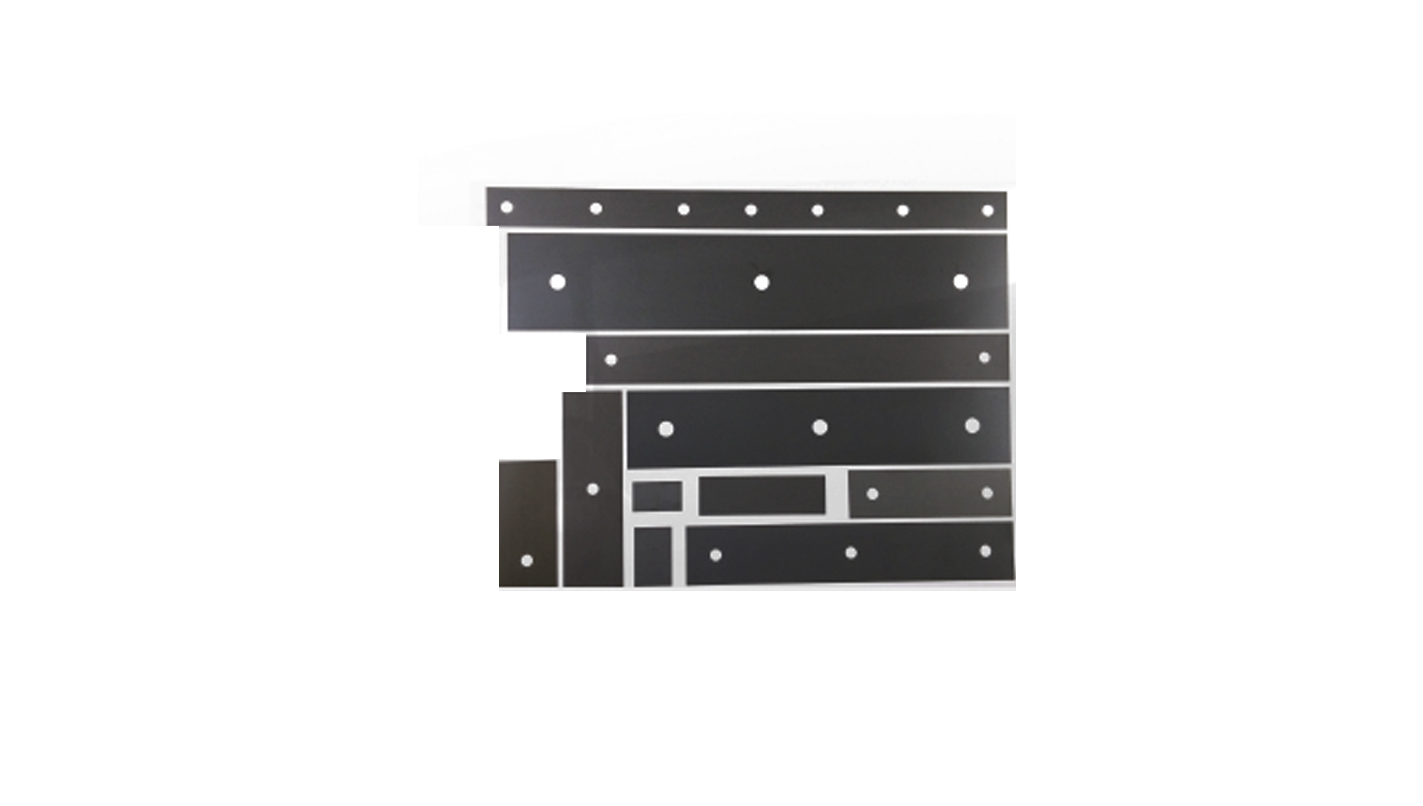

•재질: 전기강판 (방향성, 무방향성)90도 절단코아
규격 : 폭 : 50~240⏀ 길이: 20~1500
적용 및 설명
•변압기류

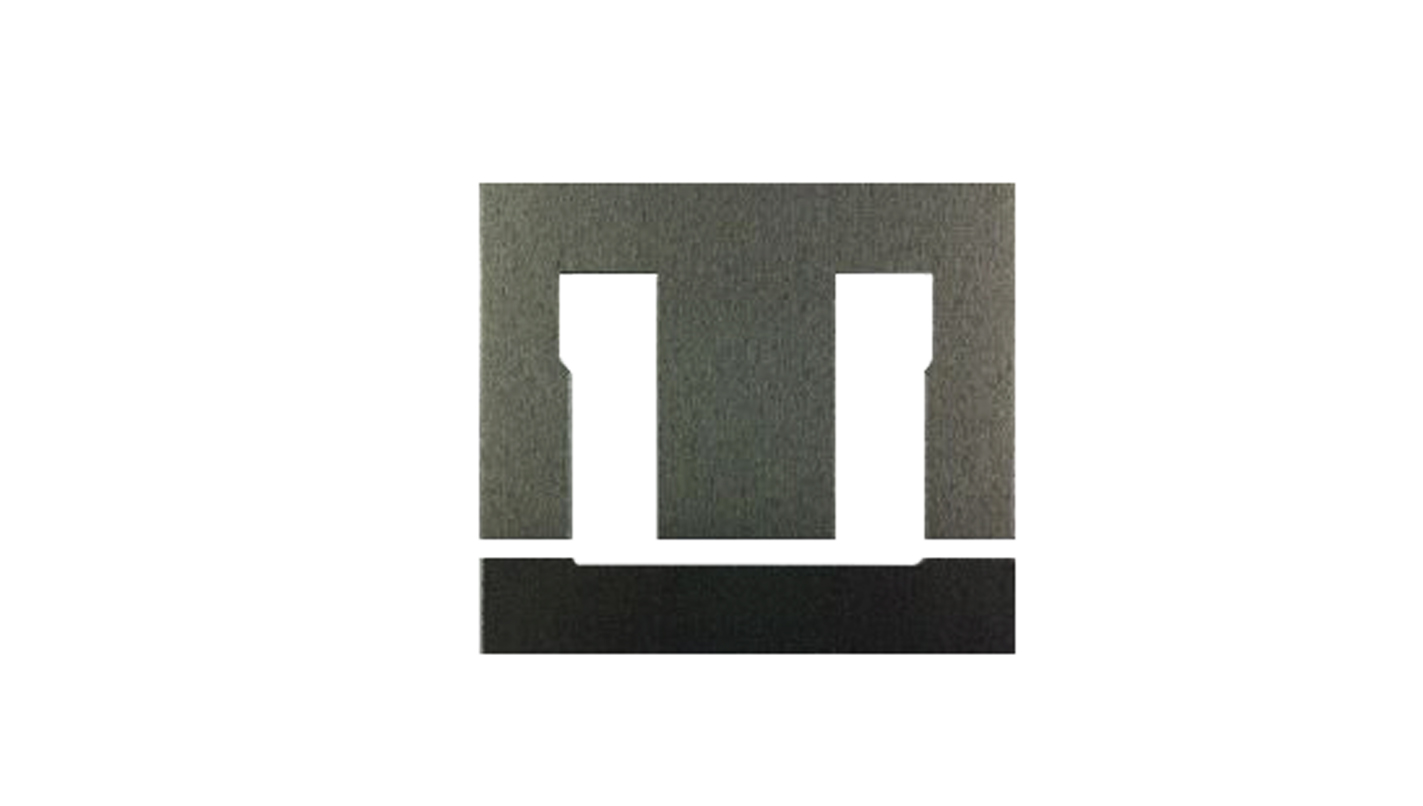

•안정기산업용, 투광등, 가로등 터널등, 공원·정원등, 방폭등E/I 낱장 코아
규격 : 76.2/85.8/96/105/114/133.2/152.4⏀
적용 및 설명
•변압기류

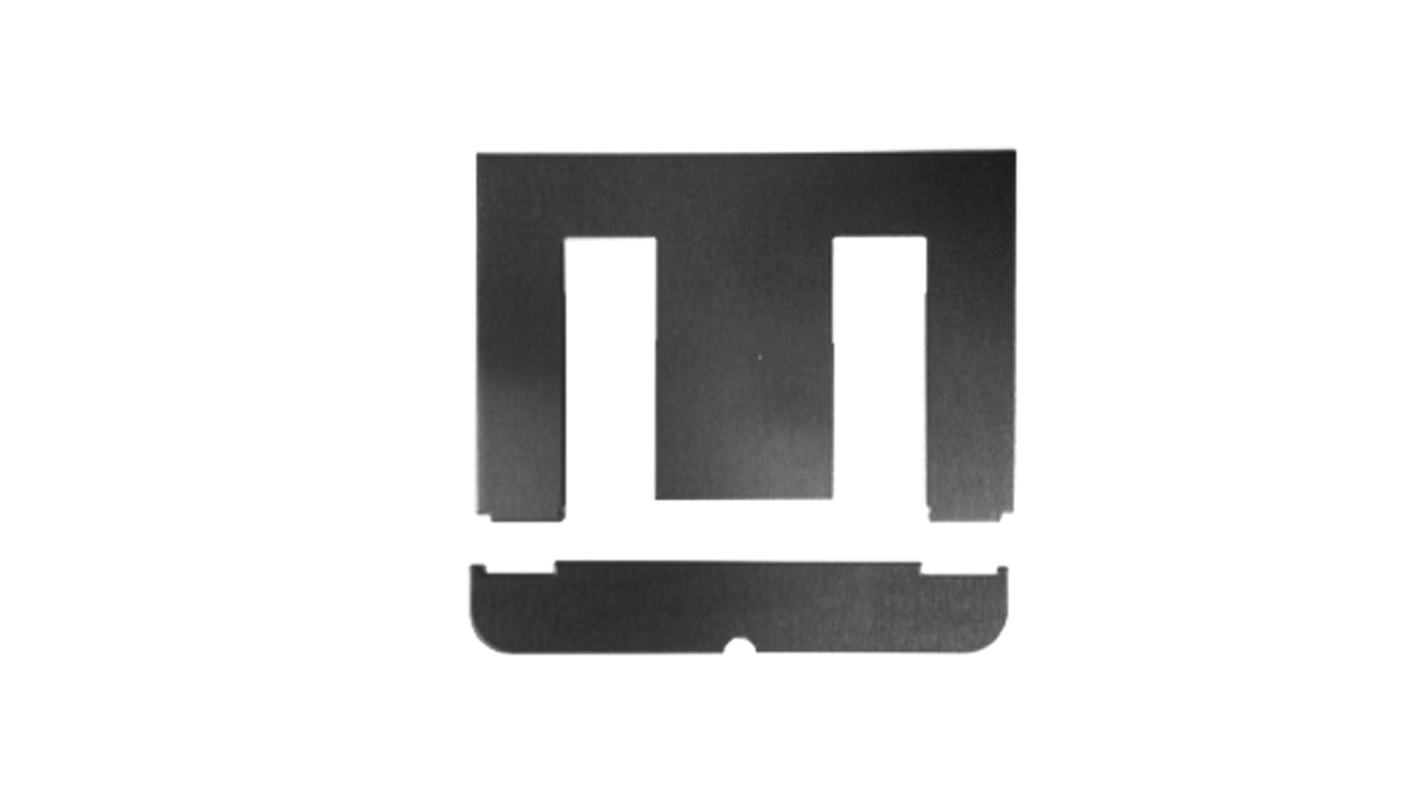

•안정기산업용, 투광등, 가로등 터널등, 공원·정원등, 방폭등E/I 클립 코아
규격 : 66/76.2/84.8/95/104/113/132.2⏀
적용 및 설명
•안정기,변압기류

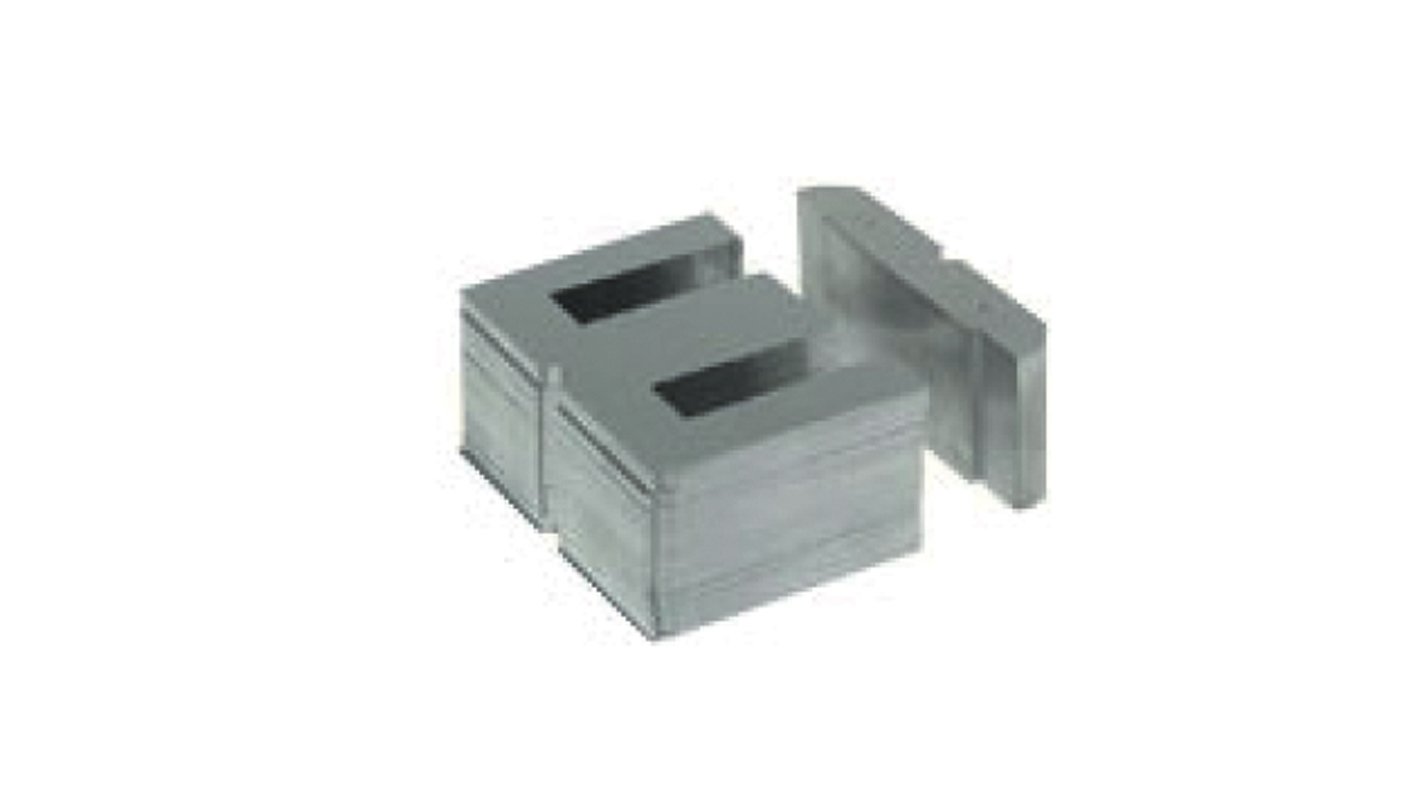

•용접이나 E/I 낱장 삽입없이 간단하게 클립으로 결합E/I 클립 적층코아
규격 : 85.8/96⏀
적용 및 설명
•안정기,변압기류

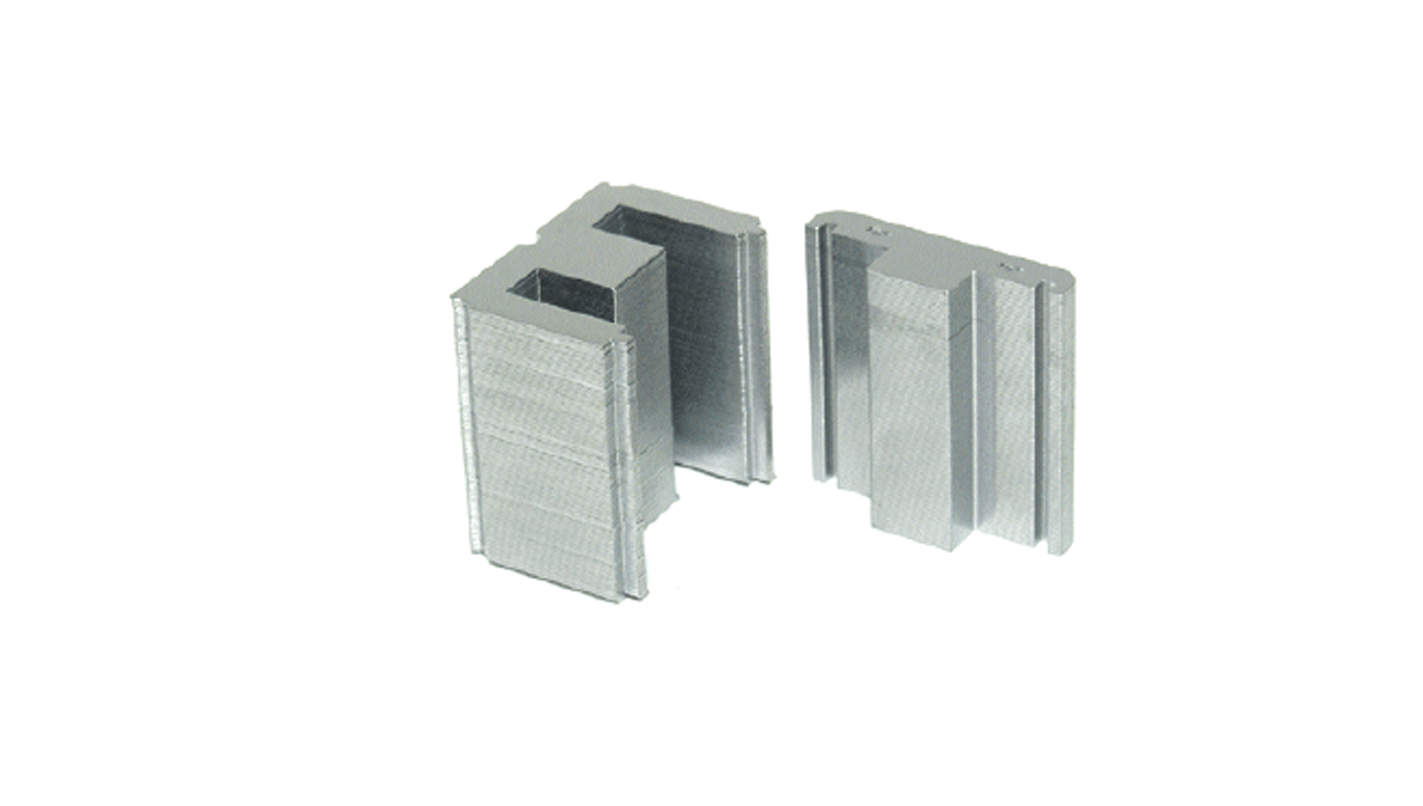

•용접이나 E/I 낱장 삽입없이 간단하게 클립으로 결합E/T 클립 적층코아
규격 : 41/42/43/ 49/57⏀
적용 및 설명
•안정기,변압기류

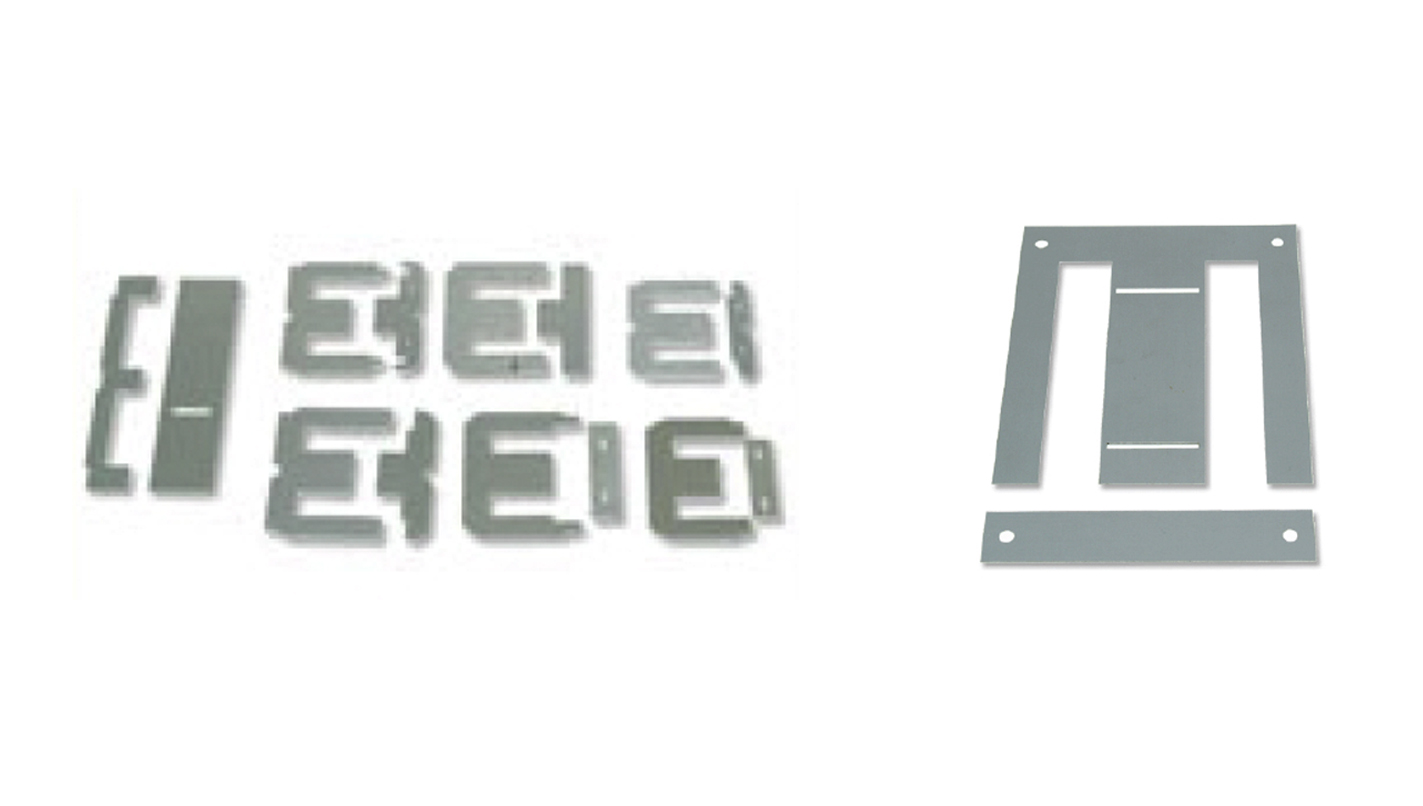

•용접이나 E/I 낱장 삽입없이 간단하게 클립으로 결합특수코아
규격 : 22.4/29.4/48/57/90/182/192/227.5⏀
적용 및 설명
•수족관용 기포발생기
•ON/OFF 램프용 안정기
•UV 트랜스
•선박 집어등용 안정기
•정전력형(RC타입)
| 품명 | 사진 | 규격(mm) | 적용 및 설명 |
|---|---|---|---|
| 일반 모터코아 |  | 20 ~ 56 *기타 사이즈는 협의 후 설계/제작 | 고효율 모터 용 |
| 분할 모터코아 |  | 75/85/115 *기타 사이즈는 협의 후 설계/제작 | 분할 모터용 |
| 리니어 모터코아 |  | 36/48/60/84/120 | 리니어 모터용 |
| 45도 절단 코아 |  | 폭 : 20~300 길이: 20~1500 | 변압기, 리액터용 재질: 전기강판 (방향성, 무방향성) |
| 90도 절단코아 |  | 폭 : 50~240 길이: 20~1500 | 변압기, 리액터용 재질: 전기강판 (방향성, 무방향성) |
| E/I 낱장 코아 |  | 76.2/85.8/96 105/114/133.2/152.4 | 변압기 용 투광등, 가로등 용 터널등, 공원·정원등용, 방폭등용 |
| E/I 클립 코아 |  | 66/76.2/84.8/95 /104/113/132.2 | 안정기,변압기 용 •용접이나 E/I 낱장 삽입없이 간단하게 클립으로 결합 |
| E/I 클립 적층코아 |  | 85.8/96 | 안정기,변압기 용 •용접이나 E/I 낱장 삽입없이 간단하게 클립으로 결합 |
| E/T 클립 적층코아 |  | 41/42/43/49/57 | 안정기,변압기 용 •용접이나 E/I 낱장 삽입없이 간단하게 클립으로 결합 |
| 특수코아 |  | 22.4/29.4/48/57 /90/182/192/227.5 | 수족관용 기포발생기용 ON/OFF 램프용 안정기용 UV 트랜스용 선박 집어등 안정기용 |
